Tekniska specifikationer

EAN

06430082060250

Artikelnummer

CBU-A2D-LR

Ingångsspänning

100-240 VAC 50/60 Hz (max 45 mA)

Utspänning

0-10 VDC / DALI 12-15 VDC / relästyrning 12,0±0,7 VDC

Effekt (max)

< 0,5 W tomgång

Utström

DALI 20 mA (garanterat), 250 mA (max); relästyrning max 100 mA

Styrning

Casambi trådlöst (Bluetooth Long Range); 2 kanaler 0-10 V eller 1 kanal DALI; kanal 2 kan styra externt relä

IP-klass

IP20

Mått

76,0 x 26,0 x 23,0 mm, 40 g

Drifttemperatur

ta -20…+45°C / tc max +70°C (lager -25…+70°C)

Montering

inbyggnad i armatur eller kopplingsdosa

Övrig spec

skyddsklass II; 2402-2480 MHz, +8 dBm; anslutning 0,5-1,5 mm², skallängd 5-6 mm, åtdragning 0,4 Nm; max 80% RF icke-kondenserande

Certifieringar

CE

Varumärke

Casambi

Trådlöst protokoll

Casambi Bluetooth, Bluetooth Long Range, DALI, 0-10V

Antal kanaler

2

Long Range

Ja

NFC-konfigurerbar

Nej

Dokument

Beskrivning

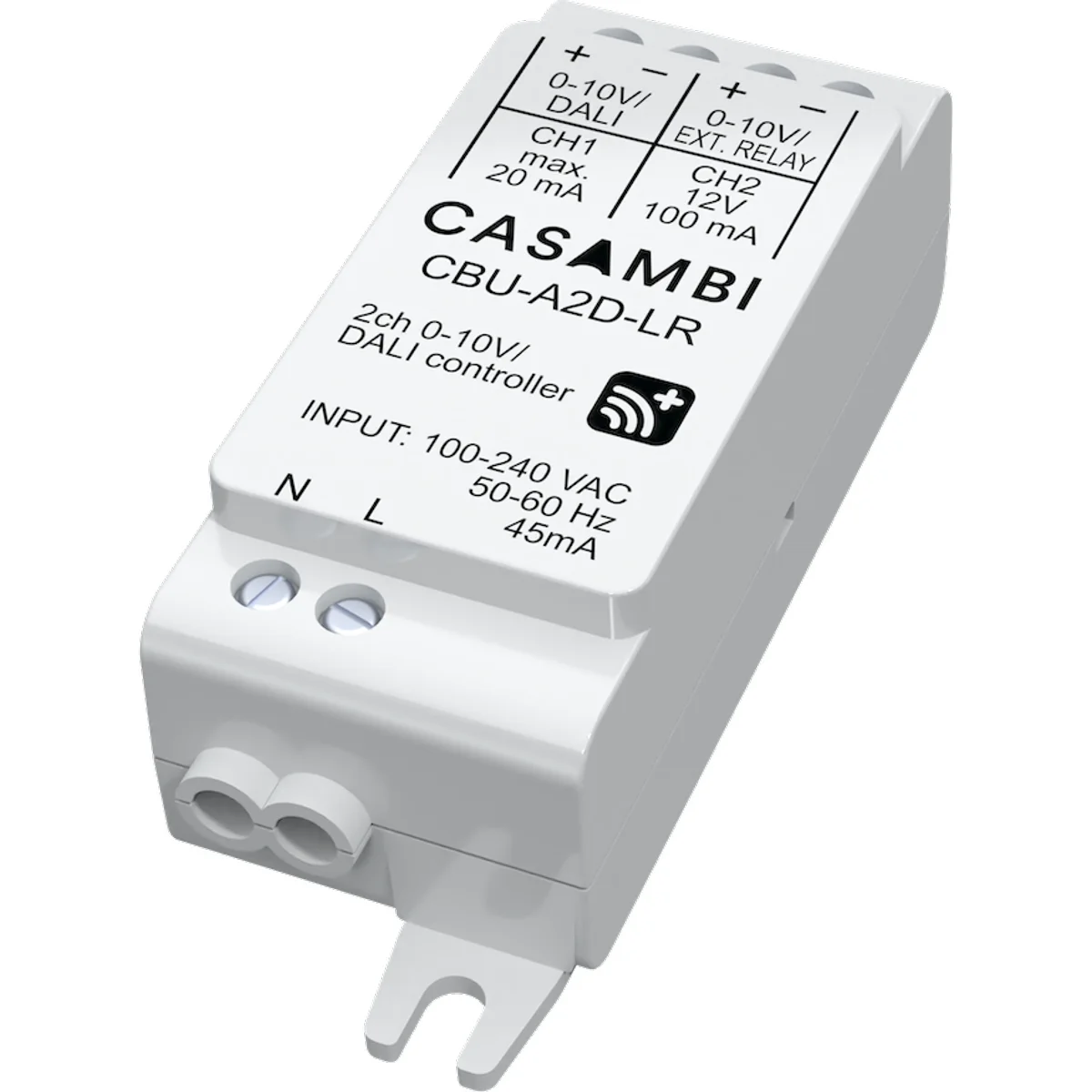

Casambi CBU-A2D-LR är en tvåkanalig styrenhet med Bluetooth Long Range för inbyggnad i armatur eller dosa. Kanal 1 kan köras som 0-10 V analog utgång eller som DALI-master (12-15 VDC, garanterat 20 mA, max 250 mA). Kanal 2 ger 0-10 V alternativt 12 VDC/100 mA för styrning av externt relä, med integrerad frihjulsdiod. Matning 100-240 VAC 50/60 Hz, max 45 mA nätström och under 0,5 W tomgångsförbrukning. Höljet är 76 x 26 x 23 mm, väger 40 g och är byggt i skyddsklass II, IP20 för inomhusbruk. Anslutningarna tar 0,5-1,5 mm² och enheten arbetar i -20…+45 °C. Long Range-radion ger avsevärt längre räckvidd än standard Bluetooth i samma Casambi-nät. CE- och RCM-märkt.
