Tekniska specifikationer

EAN

06430082060267

Artikelnummer

CBU-PWM4-LR

Ingångsspänning

12-24 VDC

Utspänning

= inspänning

Effekt (max)

144 W @ 24V / 72 W @ 12V

Utström

6 A totalt

Styrning

Casambi Bluetooth; PWM 4-kanal

Mått

72,6 x 30,0 x 18,0 mm

Drifttemperatur

-20…+45°C

Montering

infälld (mellan nätdel och LED-last)

Övrig spec

4ch RGBW/TW; 6A fritt fördelbar; kortslutningsskydd

IP-klass

IP20

Varumärke

Casambi

Trådlöst protokoll

Casambi Bluetooth, Bluetooth Long Range, PWM

Antal kanaler

4

Long Range

Ja

NFC-konfigurerbar

Nej

Dokument

Beskrivning

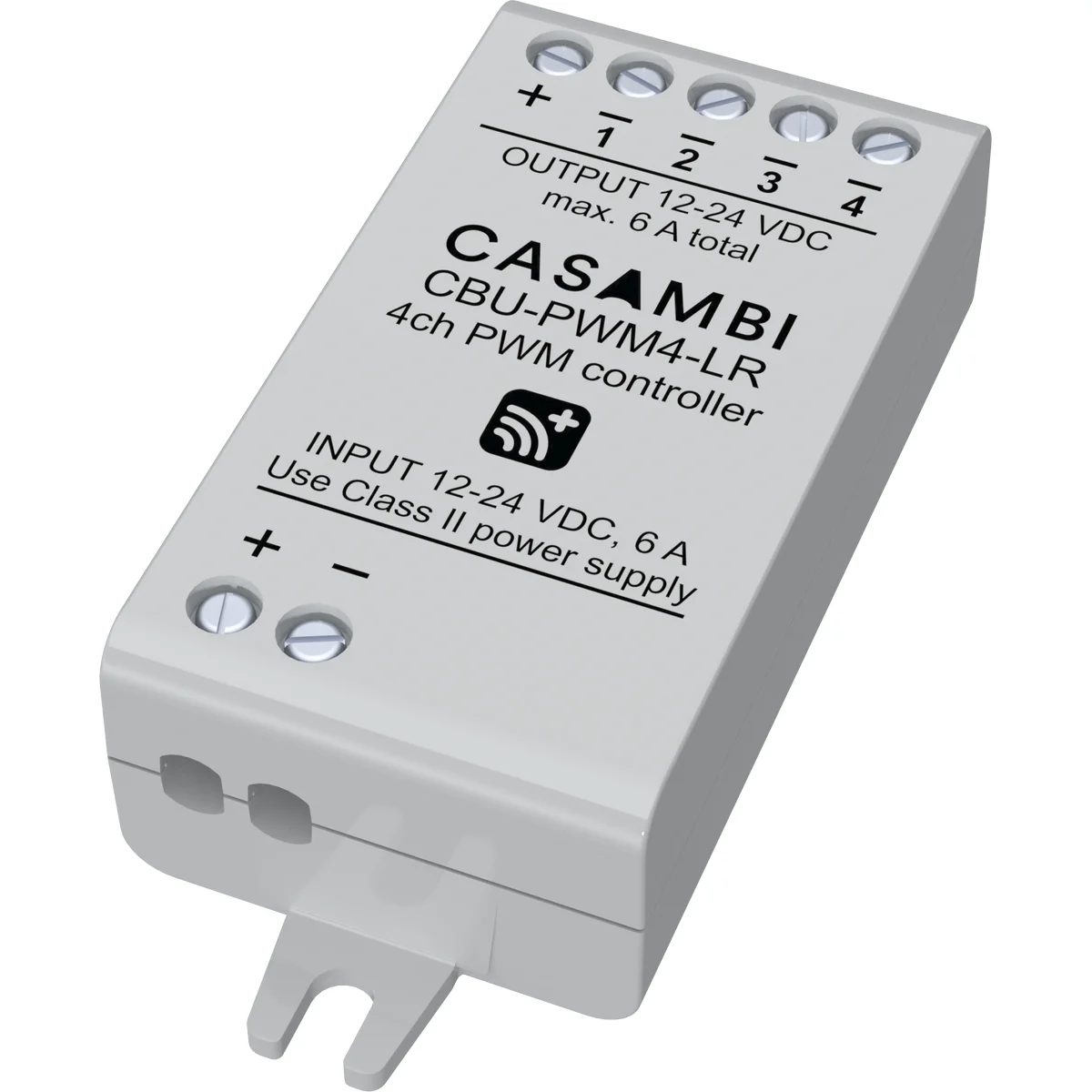

CBU-PWM4-LR är en fyrkanalig PWM-modul med Casambi Bluetooth, avsedd för lågspännings-LED (12–24 VDC) i RGBW- eller Tunable White-installationer. Ingång 12–24 VDC, utspänning = inspänning, total effekt 144 W vid 24 V respektive 72 W vid 12 V, total ström 6 A fritt fördelningsbar över de fyra kanalerna. Long Range Bluetooth ger räckvidd i större installationer. Modulen monteras infälld mellan nätdel/transformator och LED-lasten – en separat 12/24V-nätdel krävs alltså före modulen. De fyra kanalerna kan fördela strömmen fritt (t.ex. mer ström till en vit kanal och mindre till färgkanaler i en RGBW-uppsättning) och har inbyggt kortslutningsskydd per kanal. Kompakt 72,6 × 30,0 × 18,0 mm kapsling, IP20, drifttemperatur -20…+45°C. Ingår i Casambis mesh-nätverk för trådlös färg-, vitbalans- och intensitetsstyrning tillsammans med övriga noder. Kontrollera vid installation att den totala strömmen över samtliga fyra kanaler inte överstiger 6 A och att korrekt matningsspänning (12 eller 24 VDC) är vald för anslutna LED-strippar. Passar RGBW- och TW-LED-strip-installationer som ska styras trådlöst via Casambi.
