Tekniska specifikationer

Artikelnummer

CGW-KNX-02-B

Ingångsspänning

110-240 VAC/VDC 50/60 Hz; KNX 21-32 VDC

Utspänning

DALI 16 VDC (typ.)

Effekt (max)

standby < 0,1 W

Utström

DALI 148 mA (max 250 mA) per kanal

Styrning

KNX DALI Dual Hybrid Gateway; 128 armaturer (2×64); två DALI-bussar

Mått

93,7 x 72,0 x 72,0 mm

Drifttemperatur

-5…+45°C

Montering

DIN-skena 35 mm

Övrig spec

CE, DALI-2, KNX-certifierad; vikt 171 g

IP-klass

IP20

Certifieringar

CE, CPR-DoP

Varumärke

Casambi

Trådlöst protokoll

DALI, KNX

Long Range

Nej

NFC-konfigurerbar

Nej

Dokument

Beskrivning

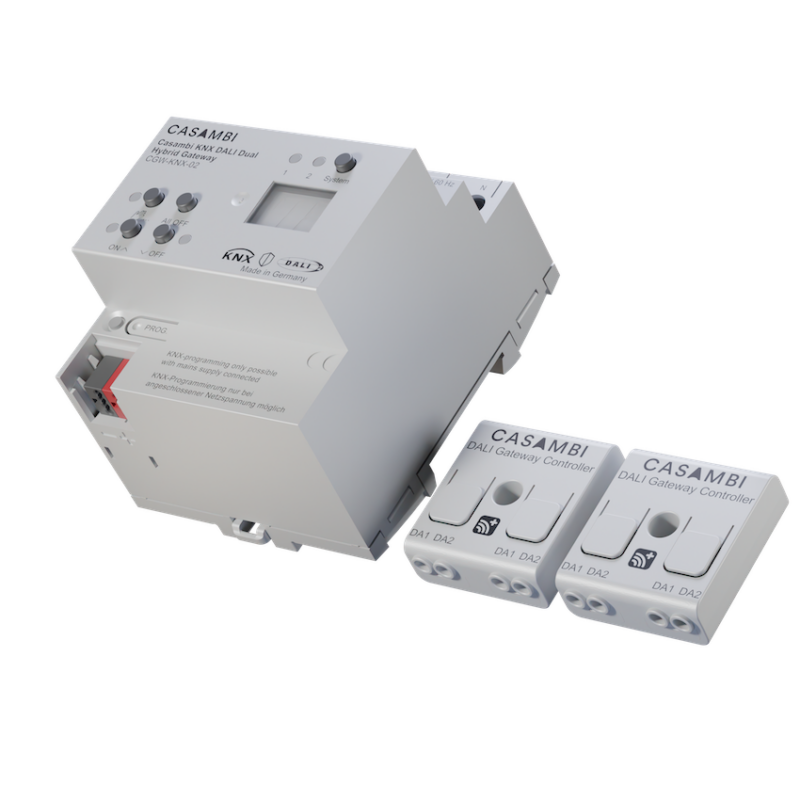

CGW-KNX-02 är en KNX DALI Dual Hybrid Gateway med två oberoende DALI-bussar, vardera med stöd för upp till 64 Casambi-armaturer – totalt upp till 128 armaturer (2×64) via ett gemensamt KNX-system. Nätspänning 110–240 VAC/VDC 50/60 Hz, KNX-buss 21–32 VDC, DALI-utgång ca 16 VDC (typiskt) vid max 250 mA per kanal (typiskt 148 mA). Mycket låg standbyförbrukning (<0,1 W), vikt 171 g. Monteras på 35 mm DIN-skena i elcentral, IP20, drifttemperatur -5…+45°C. Med två DALI-bussar kan gatewayen hantera dubbelt så många Casambi-armaturer som enkanalsvarianten CGW-KNX-01 från samma fysiska DIN-skenmontage, vilket minskar antalet enheter i elcentralen vid större installationer. CE-, DALI-2- och KNX-certifierad. Vid installation, kontrollera att respektive DALI-buss strömbudget (max 250 mA) räcker för anslutna armaturer på just den bussen, och att KNX-bussens spänning ligger inom 21–32 VDC. Passar större kommersiella fastigheter med etablerad KNX-infrastruktur och behov av trådlös Casambi-styrning över två separata DALI-zoner.
